在日常生活中,人们常需在不同位置控制一盏灯或一台电器的通断,旅馆、医院病房、走廊等场所尤其需要。用两个开关控制电路容易连接,三个以上开关控制的电路就很麻烦了,采用本电路妥善解决这一问题,开关数可以无限增加。

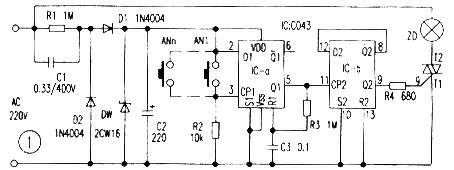

电路见图1,AC220V经降压、整流、滤波、稳压后,在C2上得到9V电压作IC的电源,IC是一块双主从D解发器CO43,IC-a构成单稳电路,IC-b构成双稳电路。单稳电路的D1端接电源正端,帮按动AN1-Ann中的任一个开关都有Q1=D1=“1”,Q1端高电平经R3对C3充电,当IC-a的复位端R1达到复位转换电平时,便有Q1=“0”。Q1高电平同时加到IC-b的CP2端,使Q2=“1”,双向可控硅受触发导通,灯亮。再按任一个按钮开关,Q1又输出“1”,(以后自动恢复为“0”)CP2又受触发一次,Q2=“0”,可控硅判断,灯熄。

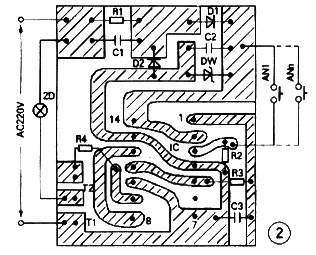

单稳电路的作用是避免开关触点抖动引起触发状态的紊乱,使按钮开关的作用准确可靠。图2是印板图。双向可控硅的选型视负载大小而定。
　　　　　　　　　　　　　　 选自《电子报》作者:松　敏
